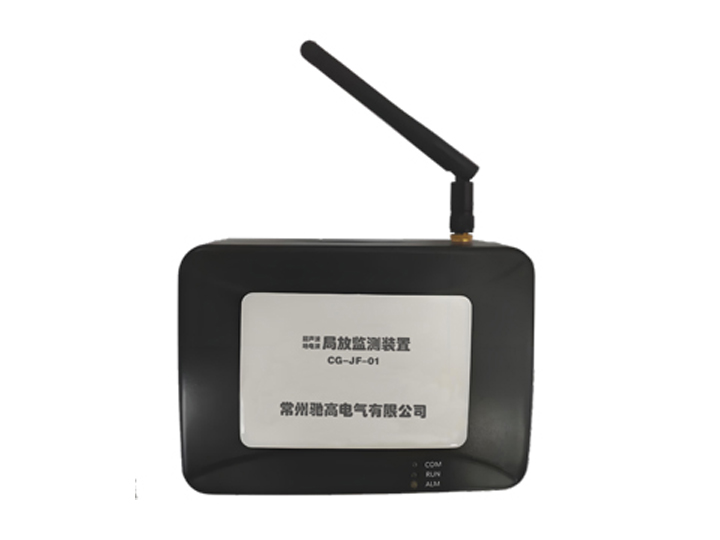

產品概述：

   高壓開關柜是使用極廣且數量最多的開關設備。由于在設計、制造、安裝和運行維護方面存在著不同程度的問題。因而事故率比較高。在諸多性質的開關柜事故中，絕緣事故多發生于10千伏及以上電壓等級,造成的后果也很嚴重。而且往往一臺出現事故，殃及鄰柜的現象更為突出。因此，迫切需要對開關柜設備運行狀況進行實時在線監測,及時了解設備的運行狀態及絕緣劣化程度，確定檢修時間及措施，減少停電時間和事故的發生，提高電力系統運行的安全可靠性及自動化程度。

    高壓開關柜的絕緣故障主要表現為外絕緣對地閃絡擊穿,內絕緣閃絡對地?fù)舸?相間絕緣閃絡擊穿，雷擊過電壓閃絡擊穿，瓷瓶套管、電容套管閃絡、污閃、擊閃、擊穿、爆炸，提升桿閃絡，CT閃絡、擊穿、爆炸，瓷瓶斷裂等。各類絕緣缺陷發展到最終擊穿，釀成事故之前，往往會出現局部放電階段，局部放電的嚴重程度能夠反映絕緣狀態，因此通過實時在線監測局部放電來判斷設備絕緣狀態是實現開關柜絕緣在線監測診斷和診斷的有效手段。





主要技術指標：

1、系統適用范圍:中、高壓開關柜;

2、測量范圍:TEV:1.0-60dB(mV)/超聲波:2.0-76dB(uA);

3、組網方式:RS485 Modbus、無線lora、zigbee等;

4、工作電源: AC/DC220V;.5、安裝場所:室內;·6、設備形式:高原型;

5、環境溫度:-25~+80℃

6、數據記錄時間周期:跟隨后臺系統;

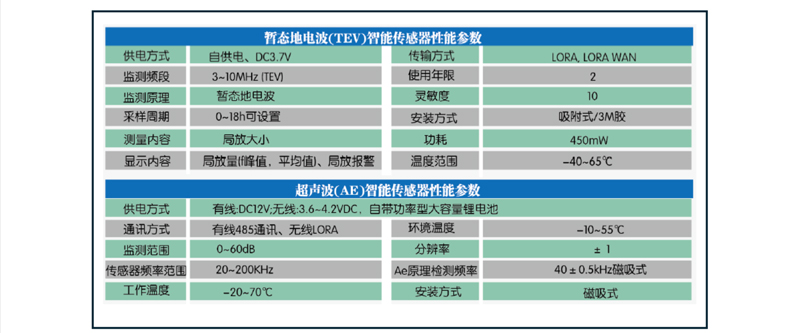

暫態地電波(TEV)智能傳感器/超聲波(AE)智能傳感器性能參數：





產品功能：

系統能夠?qū)崟r(shí)監控TEV和超聲波傳感器監測到的信號特征量。TEV幅值，超聲波幅值，以及告警狀態;當監測值滿足告警條件時，告警欄會顯示告警級別，分別為“無告警、一般告警、

嚴重告警”。



主要技術指標：
